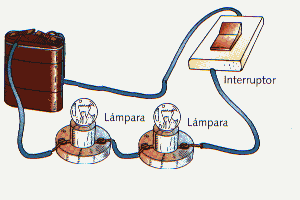

CIRCUITOS EN SERIE

    Los circuitos en serie son aquellos que disponen de dos o más operadores conectados uno a continuación del otro, es decir, en el mismo cable o conductor. Dicho de otra forma, en este tipo de circuitos para pasar de un punto a otro (del polo - al polo +), la corriente eléctrica se ve en la necesidad de atravesar todos los operadores.





   En los circuitos conectados en serie podemos observar los siguientes efectos:





























• A medida que el número de operadores receptores que conectamos aumenta (en nuestro caso lámparas), observaremos como baja su intensidad luminosa.

• Cuando por cualquier causa uno de ellos deja de funcionar (por avería, desconexión, etc), los elementos restantes también dejarán de funcionar, es decir, cada uno de ellos se comporta como si fuera un interruptor.







2. CIRCUITOS EN PARALELO



    Un circuito en paralelo es aquel que dispone de dos o más operadores conectados en distintos cables. Dicho de otra forma, en ellos, para pasar de un punto a otro  del circuito (del polo - al polo +),  la corriente eléctrica dispone de varios caminos alternativos, por lo que ésta sólo atravesará aquellos operadores que se encuentren en su recorrido.



























  Lo podemos ver en la siguiente imagen:



  En los circuitos conectados en paralelo podemos observar los siguientes efectos:



• Los operadores (en este caso lámparas) funcionan con la misma intensidad luminosa.

• La desconexión o avería de un operador no influye en el funcionamiento del resto.











3.CIRCUITOS MIXTOS



     Los circuitos mixtos son aquellos que disponen de tres o más operadores eléctricos y en cuya asociación concurren a la vez los dos sistemas anteriores, en serie y en paralelo.



     En este tipo de circuitos se combinan a la vez los efectos de los circuitos en serie y en paralelo, por lo que en cada caso habrá que interpretar su funcionamiento.
